介绍

生活中,我是一名从事基带开发的漏洞研究员。正如每个漏洞研究人员都知道的那样,了解最新技术发展对于您的工作成功是至关重要的。当然,在Apple宣布其新的,闪亮的,大的,更大的和最大的iPhone智能手机系列之后,我从ipsw.me下载了一些OTA固件并开始研究新的基带固件。

我发现的东西在我的脊椎上发出一阵惊骇,那种只在夜间玩Doom的恐怖,独自在你的房间,没有灯光,可以产生。忍受我,我会告诉你我发现了什么……

注意:这只是一些初步分析,我不打算描述与基带恢复相关的任何内容,这不是本篇的范围。

谁/什么/在哪里?

基带cpu是一个独立的核心,存在于手机中,负责处理2g / 3g / 4g / cdma / 5g无线通信。鉴于这些标准的荒谬复杂性,现在的基带cpu必须非常强大且足够通用,因此基于FPGA的定制IP的时代早已过去,至少对于主要部分而言。在现代智能手机上已经有很多关于基带的说法和文章,所以我不再重复了。为了我们的目的,您只需要知道通常基带是使用嵌入式低功耗CPU实现的(译者注:通常使用简单的嵌入式架构),例如ARM(Cortex-M,Cortex-R或其他内容),Qualcomm Hexagon(一种通用,VLIW dsp)或其他或多或少的已知架构。

Apple在这方面并不特别,直到iPhone8 / iPhoneX(译者注:原文有误,iPhone7/7P开始使用不同的基带),它们曾经拥有两个不同的基带,一个用于CDMA市场,另一个用于其他所有基带。CDMA市场区域基于Qualcomm Hexagon dsp,而其他基于Intel XMMxxxx架构。对于那些喜欢玩iPhone固件的人来说,您可能已经在ipsw中看到了MAVxxx和ICExxx文件,这两个文件分别包含基于Qualcomm的设备(MAV)和基于Intel的设备(ICE)的固件。

您可能知道,Apple决定放弃高通,现在他们只使用基于英特尔的基带,因此本篇将专注讨论。

老款的英特尔基带

让我们来看看上一代的英特尔基带,一个用于iPhoneX的基带。如果你下载了

一个ipsw GSM固件并解压缩它(ipsw文件只是zip文件),除了其他之外,还有一个“固件”文件夹。在这个文件夹中你会看到几个文件:“ICE17-1.04.52.Release.bbfw”和“Mav17-1.91.00.Release.bbfw”。版本当然会改变,这些版本适用于带有iOS 11.4beta3的iPhone8。这些文件再次是zip文件,我们对ICE17-xxx感兴趣,让我们解压缩并查看内容:

这里值得考虑。熟悉嵌入式固件反汇编的人,当然会把目光投向“psi_ram.bin”和“ebl.bin”。对其内容进行快速十六进制转储,将立即显示它们包含ARM代码。事实上,“psi_ram.bin”是stage0引导加载程序,它将在某个地址加载“ebl.bin”并跳转到其入口点。然后,ebl.bin将加载所有其他文件并跳转到SYS_SW.elf中包含的主固件。为了确定,让我们使用IDA并打开psi_ram.bin,加载地址无关紧要,只需将其设置为0:

这里没什么奇怪的,它是你的标准嵌入式ARM启动代码,有一些与这个特定SoC相关的自定义设置。继续前进,psi_ram将加载ebl并跳转到它,你可以自己找到代码,并不复杂。重要的是,这是ARM代码。

新的英特尔基带……恐怖……恐怖……

今天早上醒来,我想分析新版本的基带固件,以了解改变了什么以及在哪里。所以我从ipsw.me下载了一个新的iPhone的随机OTA,特别是:https://ipsw.me/otas/iPhone11,2,应该是新的iPhone Xs。我经历了通常的阶段(下载,解压缩,解压缩,解压缩,复制等等),我将psi_ram.bin加载到IDA中,我选择ARM little endian,以及…大量未定义数据。我按“C”就像一个白痴大约200次,我重新加载文件多次,我尝试另一个IDA版本,我尝试用Capstone反汇编字节,我手动拆卸它们,什么都没有……我得到的只是无效代码。所以我回去睡觉,因为显然这不是一个美好的一天。

大约一个小时后我再次醒来,我再次下载同一型号的ipsw,我会像往常一样完成所有相同的步骤。代码仍然无效。我的第一个猜测是代码是加密的,所以我使用一些随机工具来分析被加密文件,没有,它非常低。好吧,这些天你不能相信工具,所以我编写了自己的脚本来计算,再次,太低而不能加密,无论如何,通过快速的“肉眼”分析也很清楚,即使你不应该过度相信你的眼睛。

我盯着屏幕看几分钟,想着发生了什么。但是当然,作为一个逆转器,你永远不应该放弃,所以我尝试了我所知道的每一个可能的RISC架构,并且相信我,它们中有很多(不是我的意思,很多,我把所有从Dreamcast SH4转移到富士通/西门子在我的尼康D90内跑,并…没什么,我得到的只是垃圾。我的下一个猜测是:好的,它是用一些熵保留算法加密的。我尝试了一些我知道的加密方法,即使我不是专业用户,仍然没有。

我又喝了一杯咖啡,在我看来,我开始认为这是一个笑话:fuck it,这是x86,因为英特尔已经疯了。我开始疯狂地对这个想法大笑,但是你知道,我已经尝试了所有东西,所以我重新打开“psi_ram.bin”并在IDA中保留默认的“MetaPC”架构,并且……

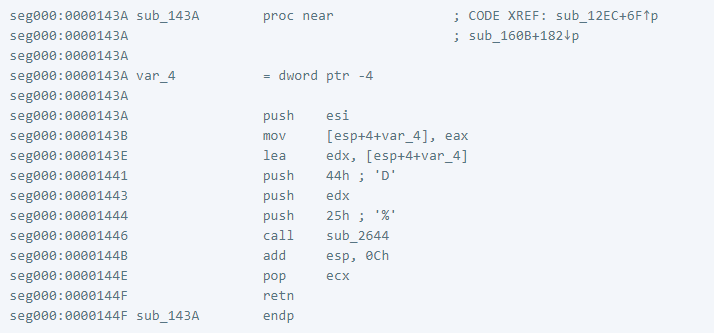

我无法相信自己的眼睛……我正在寻找基带CPU内运行的嵌入式x86代码。我认为这只是偶然的机会,不知为何,我最终得到了有效的x86代码,所以我看了另一个函数(注意:IDA自动解析了大部分代码)和…….

holy shit …

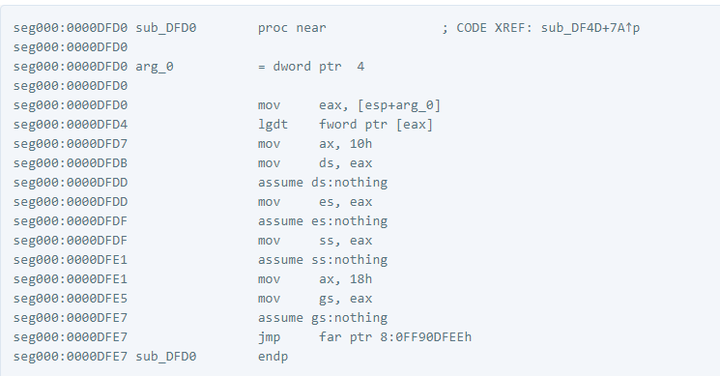

lgdt … mov ds,eax … jmp far ptr 8:xxx,你不能得到比这个更像x86的代码了。这绝不是巧合,这必须是有效的x86代码……我完全无言以及有些敬畏,因为这让我想起了我在386保护模式下运行的引导加载程序和操作系统时的年轻时光。

但我理性的部分告诉我“嘿,可能他们只是决定使用嵌入式x86 mcu启动系统,显然主要固件仍然在ARM上运行”,所以我把注意力转向主要固件“SYS_SW.elf”。我看看ELF标题,它说ARM ……很好。我把它加载到IDA中,然后我得到垃圾……再次!我想…..

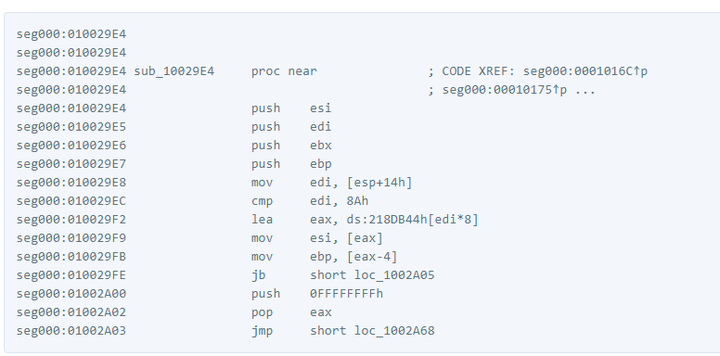

what.the.fuck,我尝试再次使用MetaPC加载它…… BOOM,有效的x86代码!随机片段:

This is awesome…

结论

这并没有什么,我发现这是很有趣的并想分享。如果你觉得自己错过了生活中的x86核心,那么现在有一个或数个与你在一起,所以你不会再感到孤单。我没有时间分析其他模型,但我的猜测是它们也在x86机构上运行。

接下来会发生什么?我们打算在手机中使用z80吗?为什么不是6502?天啊,我很想在我的手机里本地运行C64基本解释器….

不是真的,我不批评苹果或英特尔使用x86架构,我真的不在乎,但是……我的个人观点认为,在这个世界上出现了一些问题。
